Instalação de Carregadores de Veículos Elétricos (VE)

Um guia técnico e comercial focado na instalação correta e segura de carregadores (wallbox) para veículos elétricos, seguindo as exigências da NBR 5410 e das melhores práticas internacionais.

Importância de uma instalação correta, dentro das normas

Por que o wallbox exige infraestrutura dedicada

Carregar um veículo elétrico exige alta potência por longos períodos. Diferente de um eletrodoméstico comum, o carregador demanda uma infraestrutura robusta para evitar sobreaquecimento da rede, quedas de disjuntores ou riscos ao sistema e à bateria do veículo.

Importante: uma instalação improvisada pode causar perda de garantia do veículo, danos ao carregador e, principalmente, risco de incêndio.

Padrões Essenciais de Instalação

Baseados na NBR 5410

1. Circuito Totalmente Exclusivo

O carregador deve ter fiação e disjuntor próprios, vindos direto do quadro de distribuição (QGD). Nunca compartilhe o circuito com tomadas, iluminação ou outros aparelhos.

2. Dimensionamento de Cabos

7,4 kW (32 A, mono/bifásico): cabos de cobre de 6 mm² a 10 mm², conforme a distância (para evitar queda de tensão).
11 kW ou 22 kW (trifásicos): dimensionamento conforme cálculo de demanda do local.

3. Dispositivos de Proteção Obrigatórios

Disjuntor Termomagnético: adequado à corrente nominal do carregador.
IDR (Interruptor Diferencial Residual): proteção contra choques e correntes de fuga (a NBR 5410 e normas internacionais exigem proteção contra fuga DC).
DPS: Dispositivo de Proteção contra Surtos — protege carro e carregador contra descargas atmosféricas (raios).

4. Aterramento

O sistema de aterramento deve ser robusto e apresentar baixa resistência para garantir que os sistemas de segurança do carro permitam o início da recarga.

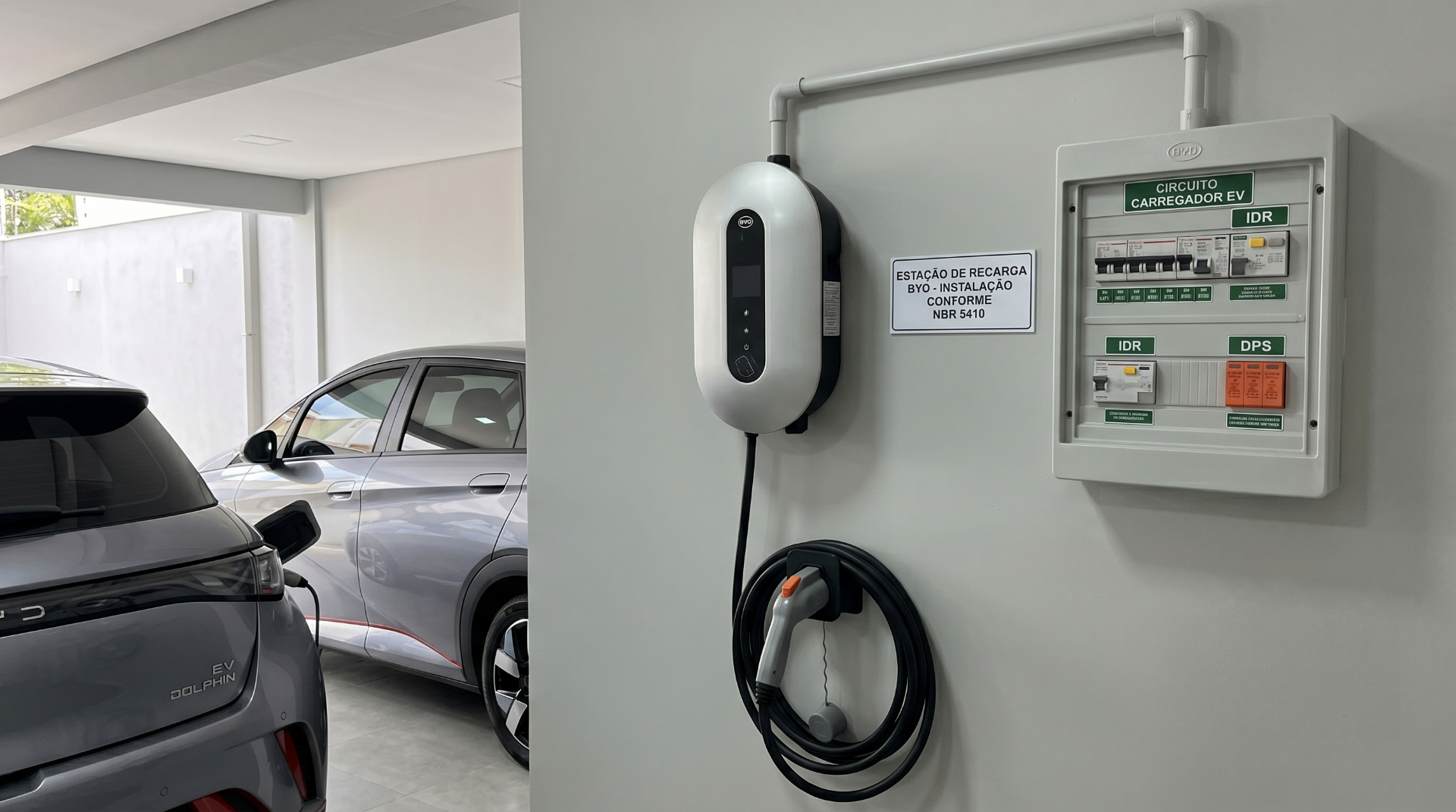

Instalação Profissional de carregador de veículo elétrico

Resumo dos principais carregadores

Potências e aplicações típicas

Potência	Tipo de rede	Corrente	Aplicação típica
7,4 kW	Mono/Bifásico	32 A	Residencial
11 kW	Trifásico	16 A	Residencial / Comercial
22 kW	Trifásico	32 A	Comercial / Frota

Quer entender melhor a relação entre potência (kW) e consumo (kWh) do seu carro? Leia nosso guia sobre kW e kWh.
